Bare copper-covered steel conductor and Duobond® IV quad shield!

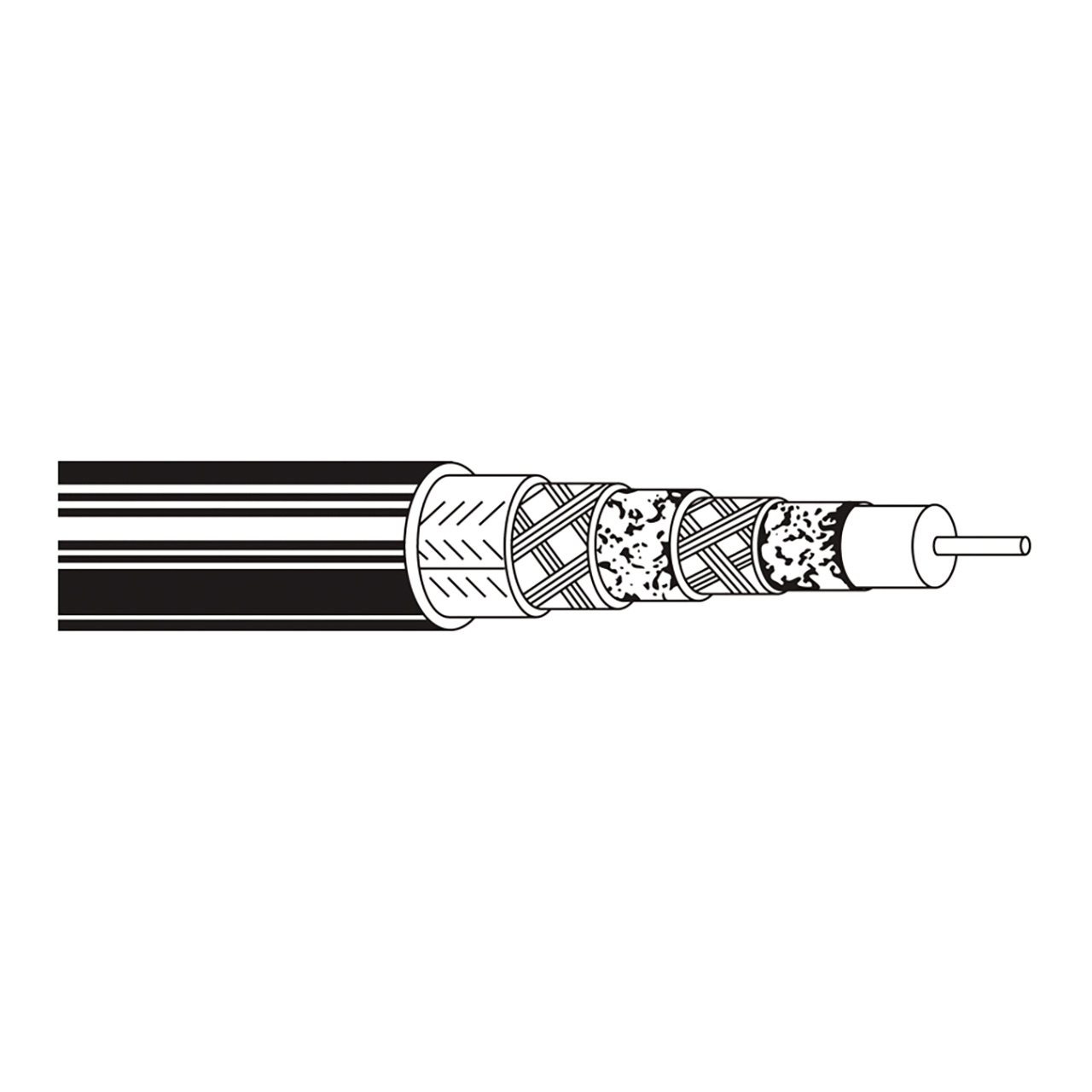

The Belden 1618A is a 14 AWG CATV Video cable with polyethylene insulation and a polyethylene jacket. Suitable for any indoor and outdoor venues.
-
Conductor- Size: 14 AWG
- Stranding: Solid
- Nom. Diameter: 0.064"
- Material: BCCS - Bare Copper Covered Steel
- Number of Coax: 1
Insulation - Material: PE - Polyethylene (Foam)
- Nom. Insulation Diameter: 0.28"
Outer Shield - Layer 1 Outer Shield Type: Tape
- Layer 1 Material: Tri-Laminate (Alum+Poly+Alum)
- Layer 1 Material Trade Name: Duofoil
- Layer 1 Coverage: 100%
- Layer 2 Outer Shield Type: Braid
- Layer 2 Material: Aluminum
- Layer 2 Coverage: 60%
- Layer 3 Type: Braid
- Layer 3 Material: Tri-Laminate (Alum+Poly+Alum)
- Layer 3 Material Trade Name: Duofoil
- Layer 3 Coverage: 100%
- Layer 4 Type: Braid
- Layer 4 Material: Aluminum
- Layer 4 Coverage: 40%
Outer Jacket - Material: PE - Polyethylene
- Nom. Diameter: 0.407"
Attenuation - 1MHz: 0.1dB/100ft
- 10MHz: 0.4dB/100ft
- 50MHz: 1.0dB/100ft
- 100MHz: 1.6dB/100ft
- 200MHz: 2.3dB/100ft
- 400MHz: 3.4dB/100ft
- 700MHz: 5.0dB/100ft
- 900MHz: 6.0dB/100ft
- 1000MHz: 6.9dB/100ft
Electricals - Nom. Conductor DCR: 11Ω/1000ft
- Nom. Outer Shield DCR: 3Ω/1000ft
- Outer Conductor DCR: 3Ω/1000ft
- Nom. Capacitance Cond-to-Shield: 16.2 pF/ft
- Nom. Characteristics Impedance: 75Ω
- Nomunal Inductance: 0.097 µH/ft
- Return Loss Frequency: 5MHz - 1000MHz
- Min. Structural Return Loss: 20dB
- Nominal Delay: 12 ns/ft
- Nom. Velocity of Prop.: 83%
Voltage - UL Voltage Rating: 300V RMS
Mechanical Characteristics - Operating Temp: -67°F - 176°F (-55°C - 80°C)
- Max Minor Axis Bend Radius: 4.25lbs
- Max Pull Tension: 308lbs
- Bulk Cable Weight: 52/1000ft
-
