Belden 1694D 18 AWG Dual RG-6/U Serial Digital Coax - Black - Per Foot

ITEM #: BL-1694D-BK-FT MFG #: 1694D-BK-FT

Primary Image
  • Product Image Thumbnail 1 of 5
  • Product Image Thumbnail 2 of 5
  • Product Image Thumbnail 3 of 5
  • Product Image Thumbnail 4 of 5
  • Product Image Thumbnail 5 of 5
Free Shipping with $49 Minimum Order

Item unavailable. Please select another option.

Ask a Markertek Expert if you need assistance finding an appropriate substitute.

List Price:

$2.53

Our Price:

$2.31

Availability: In Stock
iAvailability Description Popup


    1694D-BK-FT - Overview

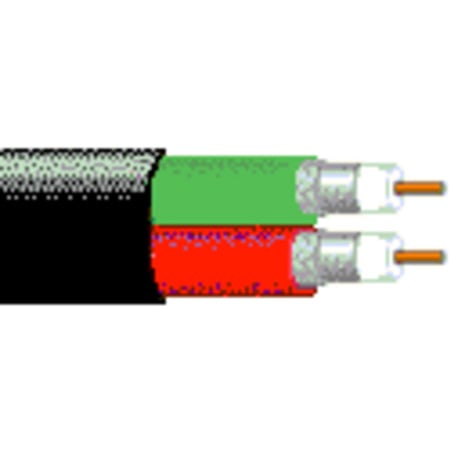

    Belden 1694D is a low loss serial digital Coax cable with Riser-CMR, 2-RG6 18 AWG with solid bare copper conductors, foam HDPE core, Duofoil+95% tinned copper braid, inner PVC jackets, and PVC jacket.

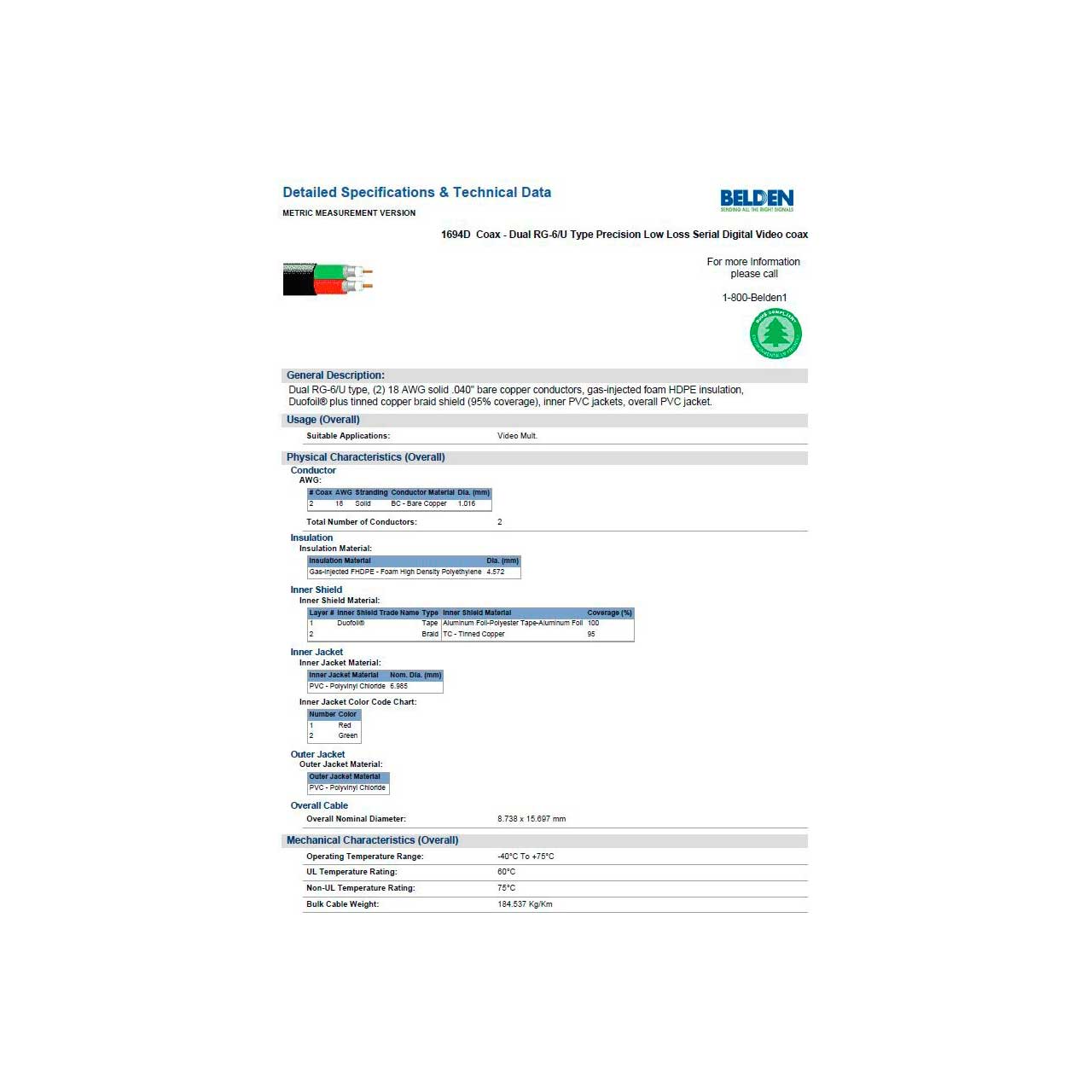

    • Specifications:

      • Environmental Space: Indoor/Outdoor
      • Suitable Applications: Video Mult.
      • AWG: 18
      • Stranding: Solid
      • Material: BC - Bare Copper
      • Nominal Diameter: 0.04 in
      • No. of Coax: 2
      • Nominal Characteristic Impedance: 75 Ohm

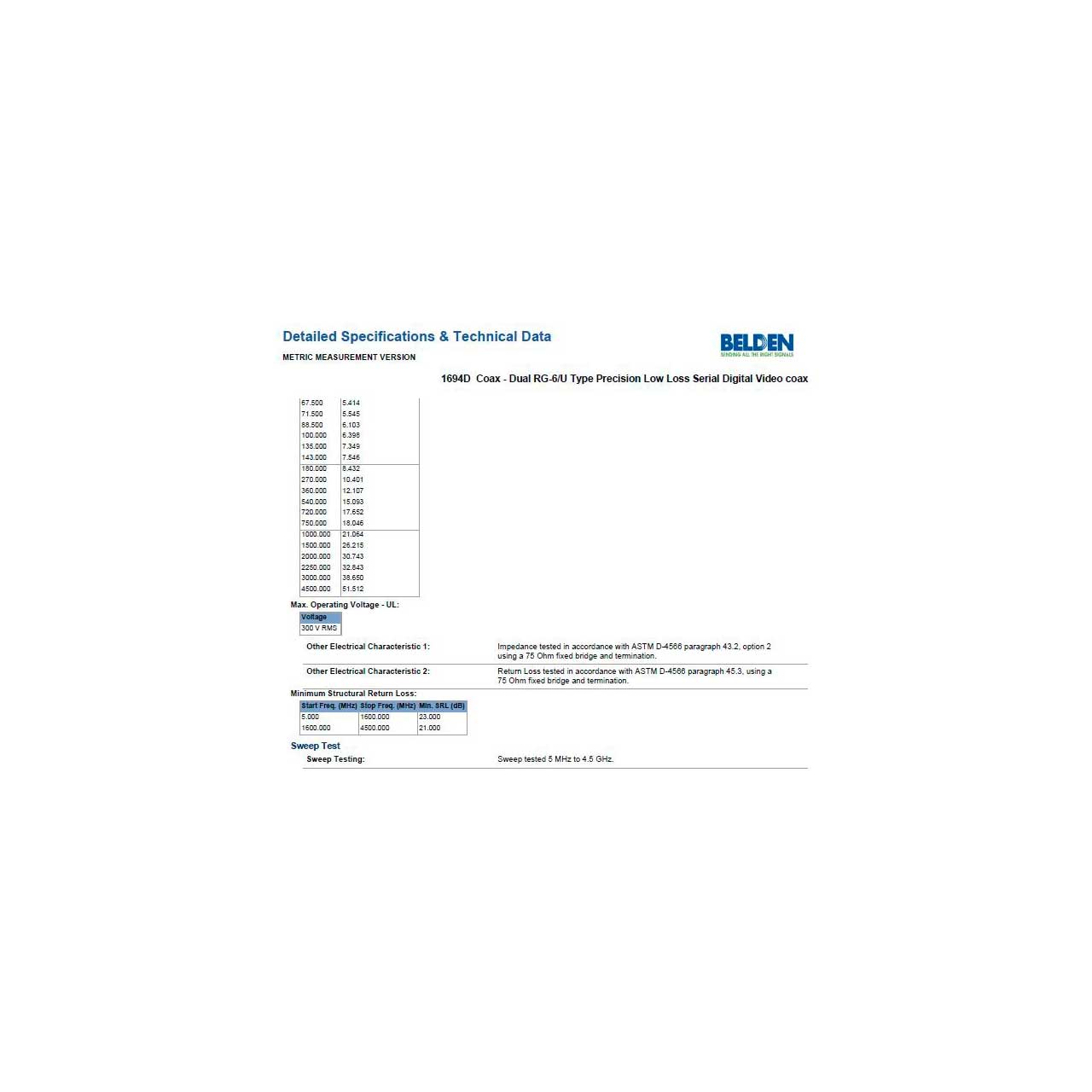

                Return Loss (RL)
        Frequency [MHz]          Minimum Return (RL)
      • 5-1600 MHz             23 dB
      • 1600-4500 MHz            21 dB
        High Frequency (Nominal/Typical)Frequency [MHz] Nom. Insertion Loss
      • 1 MHz                0.24 dB/100ft
      • 3.58 MHz              0.44 dB/100ft
      • 5 MHz               0.52 dB/100ft
      • 7 MHz               0.61 dB/100ft
      • 10 MHz              0.71 dB/100ft
      • 67.5 MHz             1.65 dB/100ft
      • 71.5 MHz             1.69 dB/100ft
      • 88.5 MHz             1.86 dB/100ft
      • 100 MHz             1.95 dB/100ft
      • 135 MHz             2.24 dB/100ft
      • 143 MHz             2.3 dB/100ft
      • 180 MHz             2.57 dB/100ft
      • 270 MHz             3.17 dB/100ft
      • 360 MHz             3.69 dB/100ft
      • 540 MHz             4.6 dB/100ft
      • 720 MHz             5.38 dB/100ft
      • 750 MHz             5.5 dB/100ft
      • 1000 MHz             6.42 dB/100ft
      • 1500 MHz             7.99 dB/100ft
      • 2000 MHz             9.37 dB/100ft
      • 2250 MHz             10.01 dB/100ft
      • 3000 MHz             11.78 dB/100ft
      • 4500 MHz             15.7 dB/100ft

        Temperature Range
      • Non-UL Temp Rating: 75°C
      • UL Temp Rating: 60°C
      • Operating Temp Range: -40°C To +75°C

        Mechanical Characteristics
      • Bulk Cable Weight: 124 lbs/1000ft
      • Max Recommended Pulling Tension: 177 lbs
      • Min Bend Radius/Minor Axis: 3.5 in

        Standards
      • NEC/(UL) Specification: CMR
      • CEC/C(UL) Specification: CMG
      • RG Type: 6/U Type
      • Series Type: Series 6
